M系列帶加長銷輸送鏈

在大節距鏈條單側銷軸或者雙側銷軸的延長形式。根據客戶需求定制不同節數帶附件的情況，也可根據客戶需求定制非標加長銷附件。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

M系列加長銷輸送鏈，是由M系列輸送鏈衍生而來的。其鏈條結構包括：內外鏈板、套筒、滾子、銷軸和加長銷。

鏈條節距為非常用規格，且鏈條銷軸部分延長，延長的銷軸部分作為附件，用于物料的輸送。

滾子類型：小滾子（滾子直徑小于鏈板高度）、大滾子（滾子直徑大于鏈板高度）、帶F邊滾子。

根據要求定制附件種類以及不同安裝間隔的鏈條，不同附件和安裝間隔適用于不同輸送環境。

不同規格的鏈條承載的物品種類不同。

可以有效、穩定的進行輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

■鏈條本體結構詳見如上圖

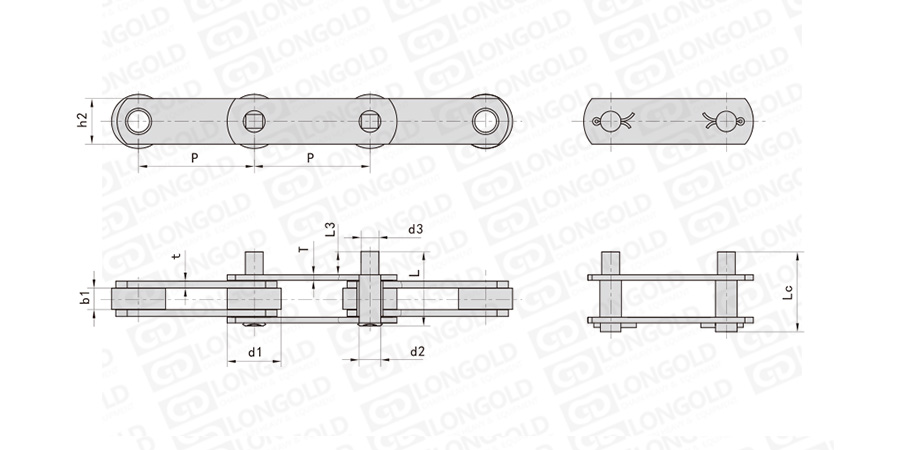

上圖為M系列帶加長銷輸送鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體及附件尺寸表

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	加長銷尺寸		銷軸長度		內鏈板高度	鏈板厚度	PDF圖紙	DXF圖紙
	節距	滾子直徑	內節內寬	銷軸直徑	加長銷尺寸		銷軸長度		內鏈板高度	鏈板厚度
	P	d1 max	b1 min	d2 max	d3 max	L3	L max	Lc max	h2 max	t/T max
	P	d1 max	b1 min	d2 max	d3 max	L3	L max	Lc max	h2 max	t/T max
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDCM18F7-D3-P75	75.0	25.0	11.50	5.72	12.00	30.0	56.6	58.9	20	3.0	請咨詢	請咨詢
LDCM20D1F1.02-P80	80.0	25.0	16.00	6.00	6.00	25.5	54.7	57.2	18	2.5
LDCM75-D3-P100	100.0	38.0	18.95	9.53	11.00	38.0	76.2	80.5	26	4.0
LDCM20-D1F2.02-P80	80.0	25.0	16.00	6.00	6.00	27.8	57.0	59.5	18	2.5
LDCM35F1-P35	35.0	20.0	16.00	7.00	10.00	30.0	59.0	61.9	18	2.5
LDCM35F7-D1-P35	35.0	20.0	16.00	8.00	10.00	25.0	56.0	-	18	3.0
LDCM100F11-P101.6-D3	101.6	47.5	19.00	19.00	15.70	20.0	66.3	71.5	40	6.0/5.0
LDCM100-P152.4-D3	152.4	47.5	19.00	19.00	18.25	84.8	127.5	132.7	40	5.0/4.0
LDCM100-P203.2-D3	203.2	47.5	19.00	19.00	18.25	84.8	127.5	132.7	40	5.0/4.0
LDCM160F58-D1.04-P125	125.0	70.0	34.00	18.00	18.00	71.6	104.0	-	52	8.0

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，詳細請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	M75	-	D3	-	P100
	（1）		（2）		（3）

（1）M系列鏈條型號

（2）附件形式

（3）鏈條節距

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
