矩形齒條

齒條是一種齒分布于條形體上的特殊齒輪,齒條上有一系列均勻分布的齒,這些齒與齒輪相互嚙合,實現力的傳遞和運動的轉換。

應用領域


機械工程

產品手冊索取




產品特點

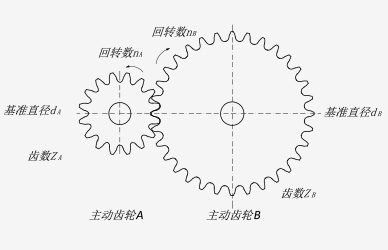

一對嚙合齒輪的傳動比為基準圓直徑的反比例。也和齒數,轉速成正比例。

基準圓直徑:d

齒數:Z

轉速:n(rpm)

轉速 i =?dB / dA =ZB / ZA=nB / nA

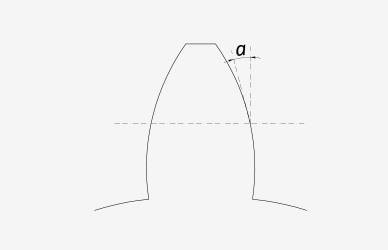

壓力角也就是齒傾角。

標準壓力角為20°。

也有14.5°的壓力角,但因?yàn)閺?qiáng)度較不高,所以不怎么使用。


模數是表示齒輪的齒形狀大小的數值。

只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。

模數 m = 基準圓直徑(PCD)/ 齒數(Z)

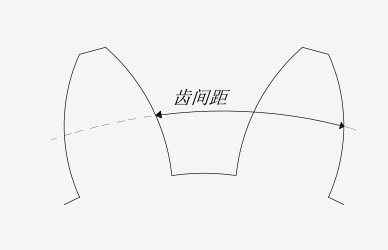

齒間距P=圓周率×模數=πm

徑節制DP=m×25.4

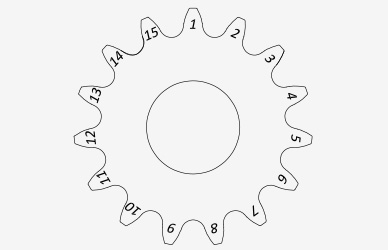

齒數就是齒輪有多少個齒的意思,Z表示齒數。如圖為15齒的齒輪。

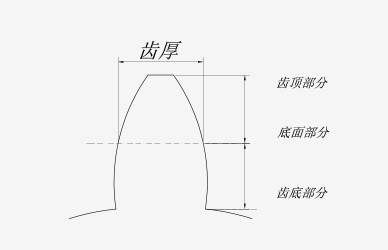

齒高就是齒頂?shù)烬X底到尺寸,通常用h表示。齒頂高=m

齒底高=1.25m

齒厚就是齒的厚度,通常用S表示。齒厚(S)=πm/2

技術參數

點擊圖片放大



■產品本體結構詳見如上圖

上圖為矩形齒條的結構圖。

可根據客戶的需求,定制指定參數的產品,詳細請咨詢隆德技術人員。


■尺寸表

模數

L=250

L=500

L=1000

L=2000

A×B

A×B

A×B

A×B

1

15×15

15×15

15×15

15×15

1.5

17×17

17×17

17×17

17×17

2

20×20

20×20

20×20

20×20

2.5

25×25

25×25

25×25

25×25

3

30×30

30×30

30×30

30×30

4

-

-

22×22

22×22

4

-

-

25×25

25×25

4

-

30×30

30×30

30×30

4

40×40

40×40

40×40

40×40

5

50×50

50×50

50×50

50×50

6

-

60×60

60×60

60×60

8

-

-

80×80

80×80


型號表示例

OR - M1 -
500
(1)

(2)

(3)


(1)矩形齒條

(2)模數

(3)長度


齒條的安裝和連接

齒條安裝說明

1.為了可以更順利的安裝拼接使用齒條,標準齒條的兩端端面將會加工為半齒齒底,以方便跟下一支齒條的端面半齒齒底連接成一個全齒,齒條通過續接來限延使用。

2.齒條安裝時在齒廓角上預鉆安裝孔,組裝時同樣需要鉆孔,安裝螺絲需要通過扭力扳手和桌面鎖緊,用12.9扭矩固定內六角螺絲。

3.對于0.5M的齒條,必須使用定位銷。如果使用于高負載的配對齒時,建議檢查負載下的連接反應。


齒條快捷安裝方法

1.用螺絲緊固定齒條位置。

2.用反扣齒規輔助安裝續接齒條。

3.調整好后檢驗齒條的平行度及各齒條之間的平行度,同時要檢驗齒的直線度。

4.在驗完后,根據預緊力將齒條緊固,用強度12.9扭矩緊固螺絲,再安裝定位銷。


齒條打表安裝方法

1.用螺絲預緊固定齒條位置。

2.將圓棒放入齒條的任意齒中,用弓形千分尺測量齒條底部至圓棒最高貼距離為安裝參考值。

3.將圓棒放入齒條與續接齒條的連接齒中,以參照參考值為基準,測量齒條底部至圓棒最高貼距,通過前后調整,達到我們?cè)O(shè)定參考值。

4.調整好后檢驗齒條的平行度及各齒條之間的平行度,同時要檢驗齒的直線度。

5.在檢驗完后,根據預緊力將齒條緊固,用強度篇12.9扭矩緊固螺絲,再安裝定位銷。





×
