帶頂置滾輪雙倍節距鏈輪

帶頂置滾輪雙倍節距鏈輪是帶頂置滾輪輸送鏈專用鏈輪，結構特殊，專用鏈輪除了預留孔系列，還提供適配孔系列，可選擇預先設定的軸孔，鍵槽，固定螺栓的追加工。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型，也可以采用不銹鋼材料，為耐環境鏈輪。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

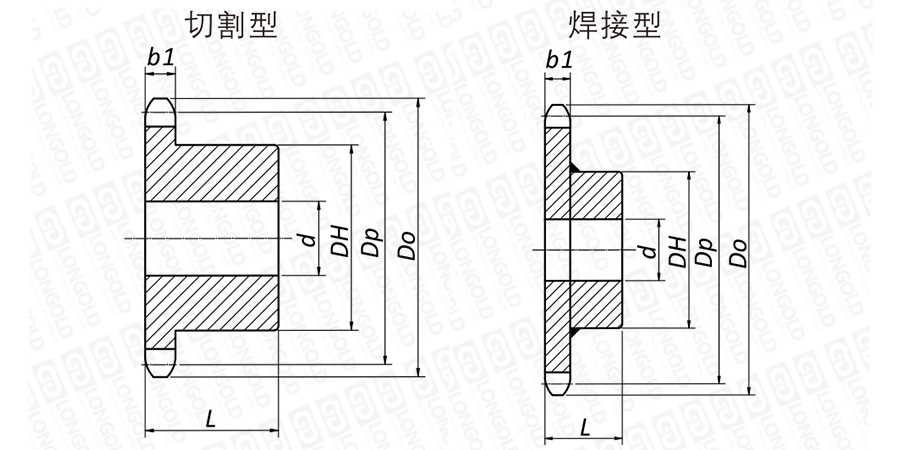

■鏈輪結構詳見如上圖

上圖為帶頂置滾輪雙倍節距鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

隆德型號	滾子形式	作用齒數	節距圓直徑	外徑	齒寬	軸孔徑		輪轂直徑	總厚度	參考重量	材質（規格）	PDF圖紙	DXF圖紙
			Dp	Do	b1	d min	d max	DH	L	參考重量
			mm	mm	mm	mm	mm	mm	mm	kg
LDC2040R-1B1100T-TR	R滾子	11	90.16	97	7.3	12.7	42	63	25	0.8	碳素鋼材C45(切割型)	請咨詢	請咨詢
LDC2040R-1B1200T-TR		12	98.14	105						0.9
LDC2040R-1B1300T-TR		13	106.14	114						0.9
LDC2050R-1B1100T-TR		11	112.70	124	8.9	15.9	48	73	28	1.3
LDC2050R-1B1200T-TR		12	122.67	134		18.0				1.3
LDC2050R-1B1300T-TR		13	132.67	144		18.0				1 5
LDC2060R-1B1100T-TR		11	135.24	150	11.9	18.0	55	83	45	2.6
LDC2060R-1B1200T-TR		12	147.21	162						2.8
LDC2060R-1B1300T-TR		13	159.20	175						3.1
LDC2080R-1B1100T-TR		11	180.31	199	15.0	28.0	75	107	45	4.8
LDC2080R-1B1200T-TR		12	196.28	216						5.3
LDC2080R-1B1300T-TR		13	212.27	232						5.9
LDC2100R-1B1100T-TR		11	225.39	244	18	33	80	117	56	8	低碳鋼A3（焊接型）

注：1.所有型號的產品均未作齒部硬化處理。

2.當LDC雙倍節距鏈輪本體為S滾子時，或者作用齒數為15（有效齒數為30）以上時，可以使用A系列標準鏈輪。

型號表示例

LDC2040	R	-	1B		1100T	-	TR
（1）	（2）		（3）		（4）		（5）

（1）鏈號

（2）滾子形式

（3）鏈輪類型

（4）作用齒數：11齒

（5）帶頂置滾輪鏈條

加工事項

鏈輪的孔加工	適用軸孔直徑	鍵槽	公差（Js9）	鍵槽	公差	緊定螺釘
根據要求進行軸孔、鍵槽的加工。以下規格請務必指定：	d	KW		KH		MX
1.軸孔徑和公差：孔尺寸和加工精度	mm	mm		mm		mm
2.鍵槽尺寸：JIS標準的平行鍵或者斜鍵、加工公差(并級或者精級)	1012	4	±0.0150	1.8	0.1	M4
3.并列使用：請指定并列使用的條數。	12≤d<17	5		2		M5
4.客戶實施孔加工時，請以鏈輪外周為基準。	17≤d<22	6		3		M6
	22≤d<30	8	±0.0180	3.3	0.2	M6
	30≤d<38	10	±0.0180	3.3	0.2	M8
	38≤d<44	12	±0.0215	3.3	0.2	M8
	44≤d<50	14		3.8		M8
	50≤d<58	16		4.3		M10
	58≤d<65	18		4.4		M10
