滾珠軸承&無油套筒型惰輪

帶軸承惰輪是一種在鏈輪輪轂內已經集成了滾動軸承的傳動件。滾珠軸承由內圈、外圈、滾珠和保持架組成，滾珠在內外圈之間滾動，通過點面接觸的方式減少摩擦，這種設計有助于簡化安裝過程，減少維護，并提高傳動效率。無油套筒型惰輪則實現無油運行，避免了油液泄漏造成的環境污染，特別適用于對清潔度要求較高的工作環境。適用于多種工業應用。

應用領域

汽車生產

產品手冊索取

采用優質C45碳鋼進行沖壓成型。

軸承的滾動體為滾珠，承載能力相對較高，摩擦系數低，常用于承受較大徑向或軸向載荷的地方。

無油套筒實現無油運行，避免了油液泄漏造成的環境污染，特別適用于對清潔度要求較高的工作環境。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

輪體材質為S45C（齒頂高頻淬火）；軸承材質：為鋼；表面采用四氧化三鐵保護膜。

軸承精度JISB15140級，軸承采用壓入方式。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

■鏈輪結構詳見如上圖

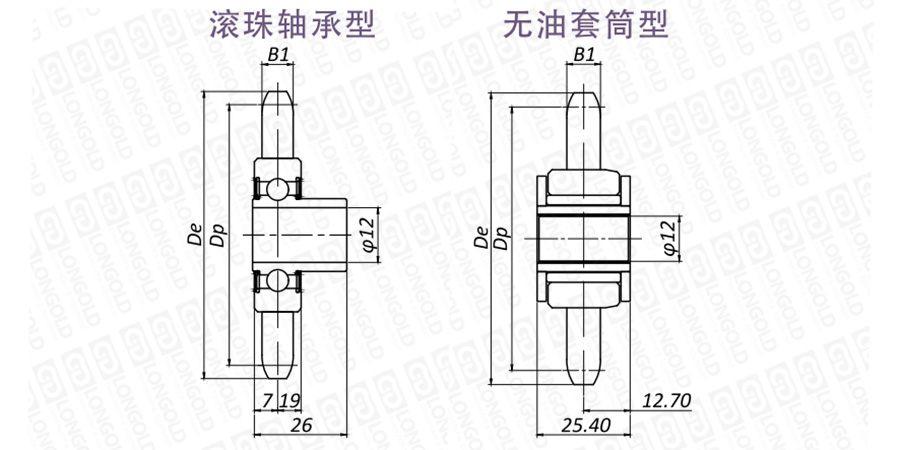

上圖為滾珠軸承&無油套筒型惰輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	惰輪型號		外圓直徑	節距圓直徑	齒寬	PDF圖紙	DXF圖紙
	惰輪型號		De	Dp	B1
	滾珠軸承型	無油套筒型	mm	mm	mm
18	LD35-BB 18T-IS	LD35-OB 18T-IS	60	54.85	4.4	請咨詢	請咨詢
19	LD35-BB 19T-IS	LD35-OB 19T-IS	63	57.87
20	LD35-BB 20T-IS	LD35-OB 20T-IS	66	60.89
21	LD35-BB 21T-IS	LD35-OB 21T-IS	69	63.91
22	LD35-BB 22T-IS	LD35-OB 22T-IS	72	66.93
23	LD35-BB 23T-IS	LD35-OB 23T-IS	75	69.95
24	LD35-BB 24T-IS	LD35-OB 24T-IS	78	72.97
25	LD35-BB 25T-IS	LD35-OB 25T-IS	81	76.00
14	LD40-BB 14T-IS	LD40-OB 14T-IS	63	57.07	7.3
15	LD40-BB 15T-IS	LD40-OB 15T-IS	67	61.08
16	LD40-BB 16T-IS	LD40-OB 16T-IS	71	65.10
17	LD40-BB 17T-IS	LD40-OB 17T-IS	75	69.12
18	LD40-BB 18T-IS	LD40-OB 18T-IS	78	73.14
19	LD40-BB 19T-IS	LD40-OB 19T-IS	83	77.16
20	LD40-BB 20T-IS	LD40-OB 20T-IS	88	81.18
12	LD50-BB 12T-IS	LD50-OB 12T-IS	68	61.34	8.9
13	LD50-BB 13T-IS	LD50-OB 13T-IS	73	66.33
14	LD50-BB 14T-IS	LD50-OB 14T-IS	79	71.34
15	LD50-BB 15T-IS	LD50-OB 15T-IS	84	76.35
16	LD50-BB 16T-IS	LD50-OB 16T-IS	89	81.37
17	LD50-BB 17T-IS	LD50-OB 17T-IS	94	86.39
11	LD60-BB 11T-IS	LD60-OB 11T-IS	76	67.62	11.9
12	LD60-BB 12T-IS	LD60-OB 12T-IS	82	73.60
13	LD60-BB 13T-IS	LD60-OB 13T-IS	89	79.60
14	LD60-BB 14T-IS	LD60-OB 14T-IS	95	85.61
9	LD80-BB 9T-IS	LD80-OB 9T-IS	85	74.26	15.0
10	LD80-BB 10T-IS	LD80-OB 10T-IS	93	82.20
11	LD80-BB 11T-IS	LD80-OB 11T-IS	101	90.16
12	LD80-BB 12T-IS	LD80-OB 12T-IS	108	98.14
13	LD80-BB 13T-IS	LD80-OB 13T-IS	118	106.14

型號表示例

LD		35	-	BB	18T	-	IS	-	K
		（1）		（2）	（3）		（4）

（1）節距

（2）惰輪類型：BB=滾珠軸承型 OB=無油套筒型

（3）齒數18T

（4）惰輪

（5）化學鍍鎳磷（無標記則為無表面處理）

惰輪應用

1.在較長的中心距離上采取松弛：

2.在多軸驅動上作為中心惰輪：

3.在繞鏈角度不足時使用：
